Eberspächer B3L | D3L Luftstandheizung Reparatur

VW T4 Eberspächer B3L und D3L Luftstandheizung Reparatur. Hier findet Ihr die komplette Anleitung zur Reparatur bzw. Instandsetzung einer Eberspächer B3L und D3L Luftstandheizung aus dem VW T4.

Hier findet Ihr die komplette Anleitung zur Reparatur bzw. Instandsetzung einer Eberspächer B3L oder D3L Luftstandheizung aus dem VW T4. Die Anleitung zeigt detailliert alle Schritte, von der Zerlegung über Reinigung, Service und den Zusammenbau. Die einzelnen Ersatzteile, Teilenummern sowie Messwerte findet Ihr separat aufgeführt unter dem jeweiligen Video.

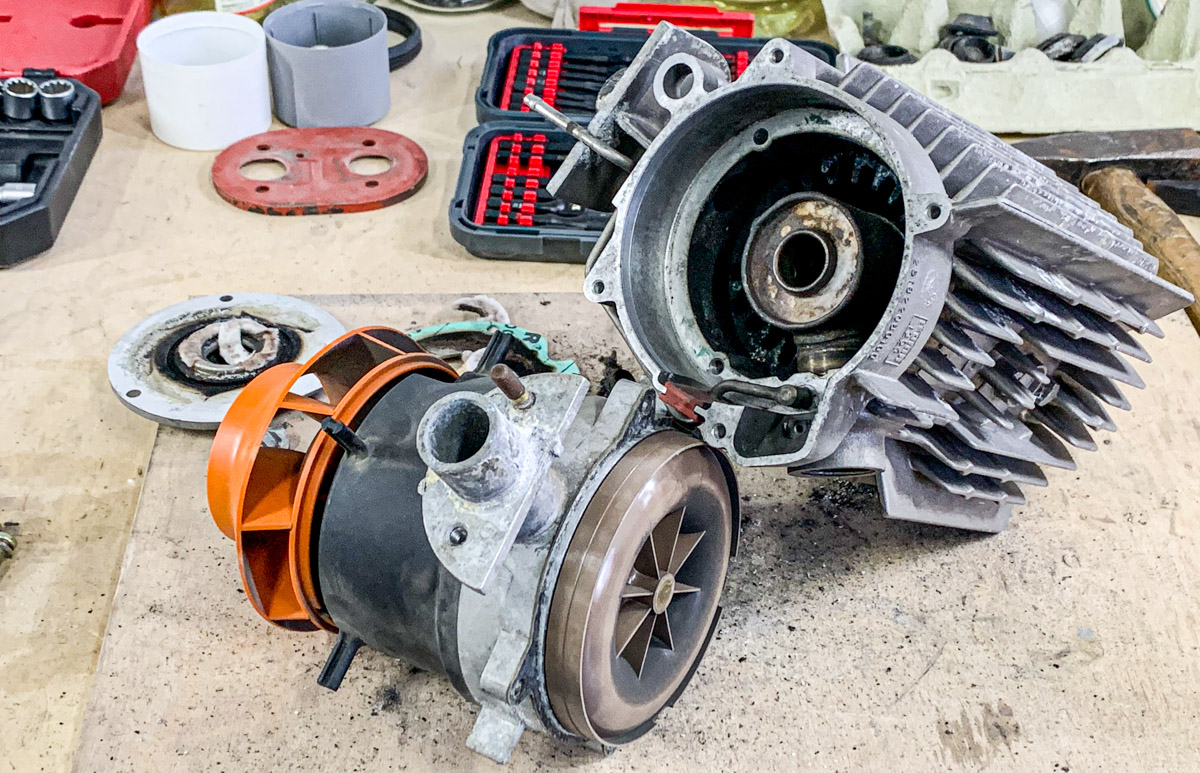

Eberspächer B3L, D3L Luftstandheizung Zerlegen

Eberspächer B3L, D3L Reinigen und zusammenbauen

Teilenummern – Eberspächer B3LC und D3LC

Dichtung Deckel – EAN: 4030813519099

Passend für:
201749050000, B3L C Compact Universal 12 V
201767050000, B3L C Compact
201762050000, B3L C Compact Universal 12 V
201717050000, B3L C Universal 12 V
201768050000, B3L P Compact
201763050000, B3L P Compact 12 V
201750050000, B3L P Compact 12 V
201734050000, B3L P Universal 12 V
251850050000, D3L P Universal 24 V
251906050000, D3L C Compact 12 V
251980050000, D3L C Compact
251967050000, D3L C Compact Universal 12 V
251981050000, D3L C Compact
251968050000, D3L C Compact 24 V
251907050000, D3L C Compact Universal 24 V
251822050000, D3L C Universal 12 V
251843050000, D3L C Universal 12 V
251867050000, D3L C Universal 12 V
251823050000, D3L C Universal 24 V
251844050000, D3L C Universal 24 V
251982050000, D3L P Compact 12 V
251969050000, D3L P Compact 12 V
251912050000, D3L P Compact 12 V
251983050000, D3L P Compact 24 V
251970050000, D3L P Compact 24 V
251913050000, D3L P Compact 24 V
251854050000, D3L P Universal 12 V

Dichtung Einsatz- EAN: 4030813519105

Passend für:
201717050000 B3L C Universal 12 V
201734050000 B3L P Universal 12 V
201749050000 B3L C compact Universal 12 V
201750050000 B3L P compact 12 V
201762050000 B3L C compact Universal 12 V
201763050000 B3L P compact 12 V
201767050000 HG B3LCC 12V
201768050000 HG B3LPC 12V
251822050000 D3L C Universal 12 V
251843050000 D3L C Universal 12 V
251850050000 D 3LP Universal 24 Volt
251854050000 D3L P Universal 12 V
251867050000 D3L C Universal 12 V
251906050000 D3L C compact 12 V
251980050000 HG D3LCC 12V
251981050000 HG D3LCC 24V
251982050000 HG D3LPC 12V

Dichtung zwischen Gebläse und Brenner – EAN: 4030813519020

Passend für:
201749050000, B3LC Compact Universal 12V
201767050000, B3LC Compact
201762050000, B3LC Compact Universal 12V
201717050000, B3LC Universal 12V
201768050000, B3LP Compact
201763050000, B3LP Compact 12V
201750050000, B3LP Compact 12V
201734050000, B3LP Universal 12V
251850050000, D3LP Universal 24V
251906050000, D3LC Compact 12V
251980050000, D3LC Compact
251967050000, D3LC Compact Universal 12V
251981050000, D3LC Compact
251968050000, D3LC Compact 24V
251907050000, D3LC Compact Universal 24V
251822050000, D3LC Universal 12V
251843050000, D3LC Universal 12V
251867050000, D3LC Universal 12V
251823050000, D3LC Universal 24V
251844050000, D3LC Universal 24V
251982050000, D3LP Compact 12V
251969050000, D3LP Compact 12V
251912050000, D3LP Compact 12V
251983050000, D3LP Compact 24V
251970050000, D3LP Compact 24V
251913050000, D3LP Compact 24V
251854050000, D3LP Universal 12V

Kerzensieb – EAN: 4030813502992

Passend für:
201749050000, B3L C Kompakt Universal 12 V
201767050000, B3L C Kompakt
201762050000, B3L C Kompakt Universal 12 V
201717050000, B3L C Universal 12 V
201768050000, B3L P Kompakt
201763050000, B3L P Kompakt 12 V
201750050000, B3L P Kompakt 12 V
201734050000, B3L P Universal 12 V
201735050000, B5L C
201707050000, B5L Universal 12 V
201859050000, Airtronic B5

Weitere Informationen

Messwerte der Eberspächer B3L, D3L

Übersicht der wichtigsten Messwerte:

1. Temperaturfühler bzw. Flammenwächter am Gehäuse (Wärmetauscher) – 1,06 kΩ bei 17 °C – Vermutlich 1,1 kΩ bei 21 °C
2. Überhitzungsschutz, nicht ausgelöst 1 – 0 Ω = gegen Kurzschluss – Wenn der Überhitzungsschutz ausgelöst hat, bekommt die Kraftstoffdosierpumpe kein Strom!
3. Glühkerze für B3L (Benzin) 1 – 2 Ω
4. Glühkerze für D3L (Diesel) – Der Wert ist mir leider nicht bekannt, sollte aber im Bereich der Glühkerze beim Benziner liegen da der Startstrom identisch ist. Gerne auch als Kommentar ergänzen.

Fehlercodes – VW T4 Luftstandheizung Eberspächer B3L und D3L

Fehlernummer	Beschreibung
000	Kein Fehler erkannt
010	Überspannung – Abschalten Überspannung (> 14,7 V) liegt min. 20 Sekunden ohne Unterbrechung am Steuergerät an
011	Unterspannung – Abschalten Unterspannung (< 10 V) liegt min. 20 Sekunden ohne Unterbrechung am Steuergerät an
012	Überhitzung Überhitzung (Überhitzungsschalter hat zwischen 160 – 190°C ausgelöst) Unterbrechung Dosierpumpe.
013	Überhitzung Übertemperatur am Flammfühler (> 330°C = Widerstandwert > 2200 Ohm).
020	Glühstift – Unterbrechung
023	Unterbrechung Stromregler auf der Leiterplatte
024	Kurzschluss Stromregler auf der Leiterplatte
025	Kurzschluss Diagnoseausgang
029, 030, 031, 032, 033	Brennermotor oder Drehzahlregelung defekt oder Drehzahlabweichung
036	Kurzschluss des Signals für den Drehzahl-Sollwert
047	Kurzschluss Dosierpumpe
050	Betriebssperre wegen zu vieler erfolgloser Einschaltversuche (5) ohne Flammerkennung 10 Startversuche und zusätzlich für jeden Startversuch eine Startwiederholung
052	Sicherheitszeit-Überschreitung (keine Flammerkennung während der Startphase)
053	Flammenabbruch aus Regelstufe START
054	Flammenabbruch aus Regelstufe GROSS
055	Flammenabbruch aus Regelstufe MITTEL
056	Flammenabbruch aus Regelstufe KLEIN
060	Temperaturfühler (Bedieneinheit) – Unterbrechung
061	Temperaturfühler (Bedieneinheit) – Kurzschluss
060	Sollwertregler (Bedieneinheit) – Unterbrechung
061	Sollwertregler (Bedieneinheit) – Kurzschluss
064	Flammfühler – Unterbrechung
065	Flammfühler – Kurzschluss
090	Steuergerät defekt
091	externe Störspannung
092	Steuergerät defekt
093	Steuergerät defekt
094	Steuergerät defekt
255	Fehlerspeicher wurde durch Störspannung gelöscht

Quelle: https://www.t4-wiki.de/wiki/Luftstandheizung_D3L/B3L
