Dachgepäckträger auf dem VW T4 Dach
Hallo liebe T4 Gemeinde,
ich stelle euch hier alle wichtigen Informationen zur Verfügung, inklusive 3D-Dateien, die euch bei der Planung oder dem direkten Nachbau eines multifunktionalen Dachgepäckträgers für euren VW T4 helfen werden. Die Befestigungsbasis basiert auf dem Offroadgrip, welches ein Baukasten-Befestigungssystem ermöglicht. Mit diesem Dachgepäckträger könnt ihr verschiedene Dinge transportieren:
- Ersatzrad: Der Abstand der hinteren Verstrebungen beträgt etwa 15 Zoll (ca. 38 cm), was ausreichend Platz bietet, um ein Reserverad sicher auf dem Dachgepäckträger zu befestigen.
- Aluboxen oder Liegefläche: In der Mitte könnt ihr etwa 3 Aluboxen unterbringen oder alternativ eine Platte für eine Liegefläche verwenden.
- Solarpanel: Der Dachgepäckträger ermöglicht auch die Montage von 1 bis 2 100 W Solarpaneelen, um euren Energiebedarf unterwegs zu decken. Diese werden einfach auf der Fläche vor dem Dachgepäckträger befestigt. Alles weiter im Video.
- Dachzelt: Wenn gewünscht, könnt ihr auch ein Dachzelt auf dem Dachgepäckträger montieren, da es genügend Grundlänge (Breite) von etwa 1700 mm bietet, die oft für Dachzelte benötigt wird.
Ich hoffe, dass diese Anleitung euch bei eurem Projekt hilft und euren VW T4 optimal ausstattet.
Bei Fragen stehe ich euch gerne zur Verfügung!
Solarpanel auf dem Dachgepäckträger befestigen
Dachgepäckträger selber bauen VW T4 – Zeichnung
Teileliste:
| Bauteil / Komponente | Stück |
| Offroadgrip – Passend für VW T4 – Komplettset | Zum Produkt | 6 |
| BOSCH Profil 40x40X1740 | 2 |
| BOSCH Profil 40x40X1015 | 5 |
| Befestigungswinkel 40×40 | 20 |
| Schrauben M8x16 | 40 |
| (Federkugel)-Nutenstein M8 | 46 |
Bauteile für Dachgepäckträger vw T4 – Download
3D-Model Dachgepäckträger VW T4
3D-Model – 40×40 L-Winkel Verschraubung BOSCH
3D-Model – Aluminium BOSCH Profil 40x40x100
Wer noch die Airlineschienen benötigt, diese habe ich in einem früheren Blogbeitrag bereits hier veröffentlicht.

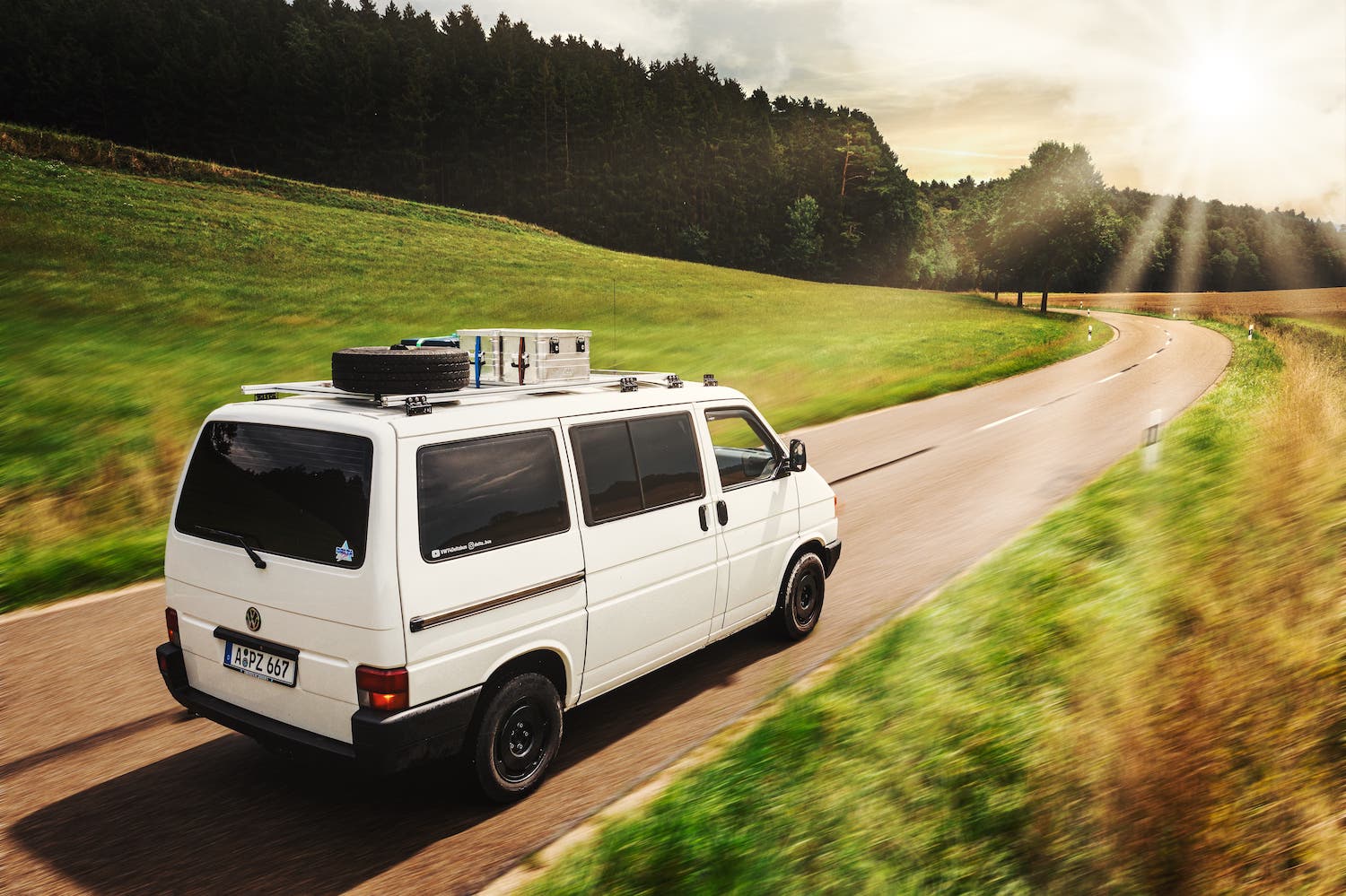

Das fertige Ergbenis auf einen VW T4
